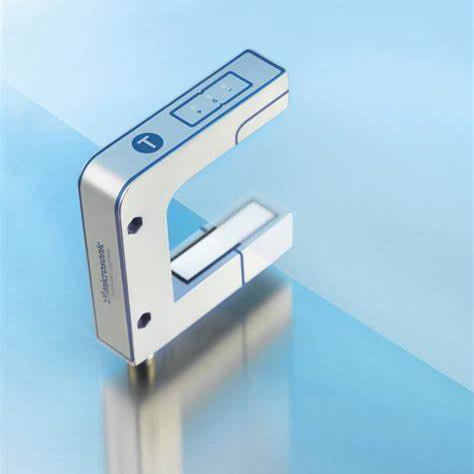

bks+6/FIU超声波传感器是德国microsonic出品，适用于五种不同的测量范围。位移传感器，圆柱形 mic+ mic+ 超声波传感器 mic+ 传感器存在四种输出方式， 输出量，螺纹套管，检测范围 0.25 m 0.35 m 1.3 m ...使用边缘传感器bks +箔纸的网状边缘，可以检测到纸张和其他不透声的材料而无需接触。bks+6/FIU超声波传感器是一个叉形传感器，用于检测隔音材料的边缘，例如 B.可以扫描箔纸或纸张。因此，bks +非常适合用于高透明箔纸，感光材料，透明度变化剧烈的材料以及纸粉尘负荷较高的纸张的卷筒纸引导。
在前叉的小腿中，有一个超声波发射器，它周期性地发出短促的声音脉冲。这些被位于上叉腿中的超声波接收器检测到。浸入叉子中的材料会遮盖此声音路径，并因此根据遮盖而衰减接收到的信号。这由内部电子设备评估。根据覆盖程度，通过IO-Link输出模拟信号或数据包。1个采用pnp和npn电路技术的推挽式开关输出和1个4–20 mA或0–10 V的模拟输出bks + 3 / FIU的工作区域为12 mm，bks + 6 / FIU的工作区域为40 mm。
使用示教按钮
将要控制的边缘的零位置设置在卷筒纸边缘传感器的顶部。可以通过两种方式完成此校准：

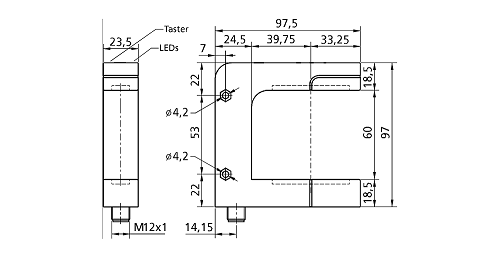

完全将叉子从网材料中释放出来，按下按钮约3秒钟，完全充满传感器叉，并短暂按下按钮（<1 s）。完成的。或者将前叉内腹板的边缘与两个标记对齐，以覆盖50％的声音路径，然后按下按钮约6秒钟。完成的。幅材边缘传感器bks + 3 / FIU的货叉宽度为30毫米，货叉深度为43毫米。幅材边缘传感器bks + 6 / FIU的货叉宽度为60 mm，货叉深度为73 mm。其他货叉宽度和货叉深度也可应要求提供。在外壳的侧面有两个用于安装边缘传感器的通孔。电气连接通过M12圆形连接器进行。
三个发光二极管
指示网状材料在货叉内的位置。还可以关闭LED，以用于光敏材料。
切换：必须使用按钮或LinkControl在电流和电压输出之间进行选择。bks +已预设，可以立即使用。可选地，还可以在LinkControl适配器 LCA-2的帮助下对其进行非常广泛的参数设置。
可选12毫米或40毫米测量范围
IO-Link接口 支持新的行业标准
0.01 mm至0.02 mm分辨率
紧凑的外壳尺寸
非接触式扫描纸幅边缘以控制纸幅运行
模拟输出4–20 mA和0–10 V，可在电流和电压输出之间切换
外壳顶部有3个LED和1个按钮
可以使用LinkControl进行参数化
≥40毫米（±20毫米）
叉状
IO-Link
Web边缘控制
IO-链接
带幅度评估的脉冲操作
310 kHz的
发射器和接收器前5毫米
0,02毫米
在恒定的环境条件下为±0.1毫米
直流20-30 V，反极性保护
±10％
≤60毫安
5针M12启动器插头
模拟输出
电流：4-20 mA /电压：0-10 V，防短路，
可切换上升/下降
开关输出
推挽式，U B -3 V，-U B +3 V，I max = 100 mA
6毫秒
<300毫秒
bks +
bks + 6 / FIU
是的
COM2（38,4 kBaud）
4毫秒
16位，R，UNI16
0-15位：覆盖度，分辨率为0.01毫米
通过按钮进行示教，输出特性曲线的线性化，温度补偿，测量值的标准化，模拟输出模式，输出特性曲线的上升/下降，NCC / NOC，通过引脚5进行同步，自动关闭LED，声誉速率，测量长度，外窗极限特性曲线，内窗极限特性曲线，测量滤波器，滤波器强度，切换窗口的中心，切换窗口的宽度，接通延迟，断开延迟，LED显示
恢复IO-Link参数，传感器调整：叉被清除，传感器调整：叉被覆盖50％，传感器调整：叉被覆盖100％，加载出厂设置
IODD版本1.1
60毫米
73毫米
锌压铸，塑料零件，PBT
聚氨酯泡沫，含玻璃的环氧树脂
IP 65
+ 5°C至+ 60°C
-40°C至+ 85°C
280克
1个按钮
通过
带有LinkControl
IO-Link的按钮LCA-2进行示教
IO-链接
1 x推挽+ 1 x模拟4-20 mA / 0-10 V
