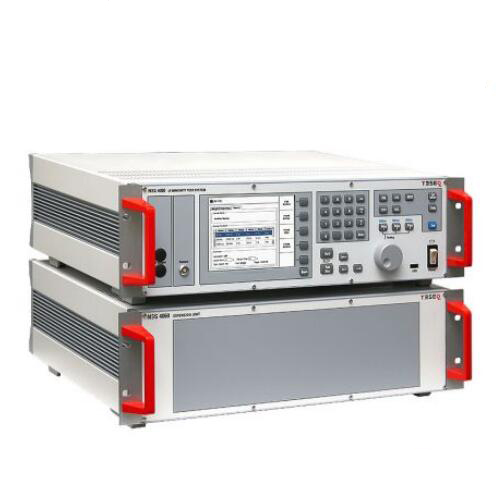

NSG4060低频抗扰度测试系统是一款适用于15 Hz至150 kHz频率范围的EMC抗扰度测试系统。NSG4060低频抗扰度测试系统由用于测试IEC / EN 61000-4-16的NSG4060-1组成，包括一个正弦波发生器，功率放大器，EUT监控接口和不同的耦合单元，包括短时间干扰测试，DC / 3 Hz至200 Hz，测试电平高达300 V.根据IEC / EN 61000-4-19的电压测试要求与CDND M316-2结合使用。这是干扰源的10和阻抗。根据IEC / EN 61000-4-19的电流测试，例如测试电表，需要与CT 419-5结合使用。

NSG4060低频抗扰度测试系统独立于外部PC，功能强大且易于使用。部分NSG4060低频抗扰度测试系统的交付是一个USB到串行/光纤转换器，提供了免费的远程控制。

NSG4060低频抗扰度测试系统特点
信号发生器和集成功率放大器15 Hz至150 kHz
符合IEC / EN 61000-4-16和NSG4060-1的组合
符合IEC / EN 61000-4-19结合电压CDND M316-2和电流测试CT 419-5
为IEC / EN 61000-4-16和IEC / EN 61000-4-19准备测试配置
5.7“彩色显示
多个EUT监视选项

NSG4060低频抗扰度测试系统技术规格NSG 4060与NSG 4060-1相结合
应用：IEC 61000-4-16版本2.0，EN 61000-4-16：1998 / FprA3：2015
频率范围：短时测试1秒：DC，162/3 Hz至200 Hz扫频和连续测试：13 Hz至150 kHz
输出电压：短时间测试1 s：0.1 Vrms为≥300Vrms（较大2 A），0.1 Vrms为100 V DC。扫描连续测试：0.1 Vrms≥30 Vrms
相位同步：0°
谐波失真：短时间测试：<10％;扫频和连续测试：<1％
上升和下降时间：在1到5μs之间，在1到5μs之间进行开/关切换时的直流输出电压
输出阻抗：50Ω±10％

NSG4060低频抗扰度测试系统的一般规格
输入/输出连接器：4毫米安全香蕉
尺寸（W×H×D）：45厘米（19“）×15厘米（3HU）×37.5厘米
重量：约。 35公斤
包装箱：66厘米x 55厘米x 32厘米，约。 10公斤（空）
