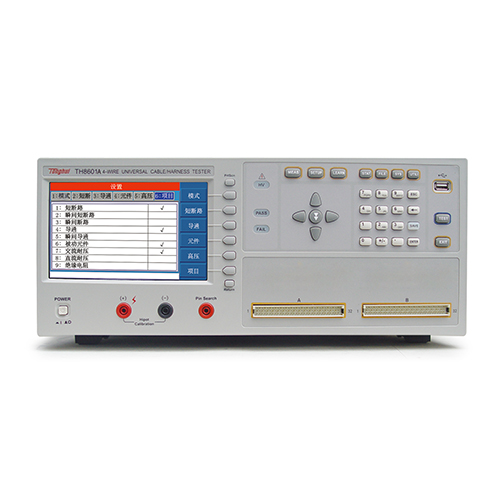

TH8601A 线材综合测试仪
TH8601A线材综合测试仪 。 TH8601系列四端线材综合测试仪是专用于各种线缆，线束和排 线品质及连接可靠性检验的多功能，自动化的线材综合参数测试 系统。该系统提供可编程的恒流恒压源以及高压源，测试项目涵盖了导通，被动元件（电感，电阻，电容，二极管），交直流耐压，绝缘电阻各种高低压参数。TH8601系列四端线材综合测试系统采用先进的LCR数字采样及高速长寿命通道切换技术，大大提高了测试精度，速度以及使用寿命。采用高低压分离技术......
产品描述

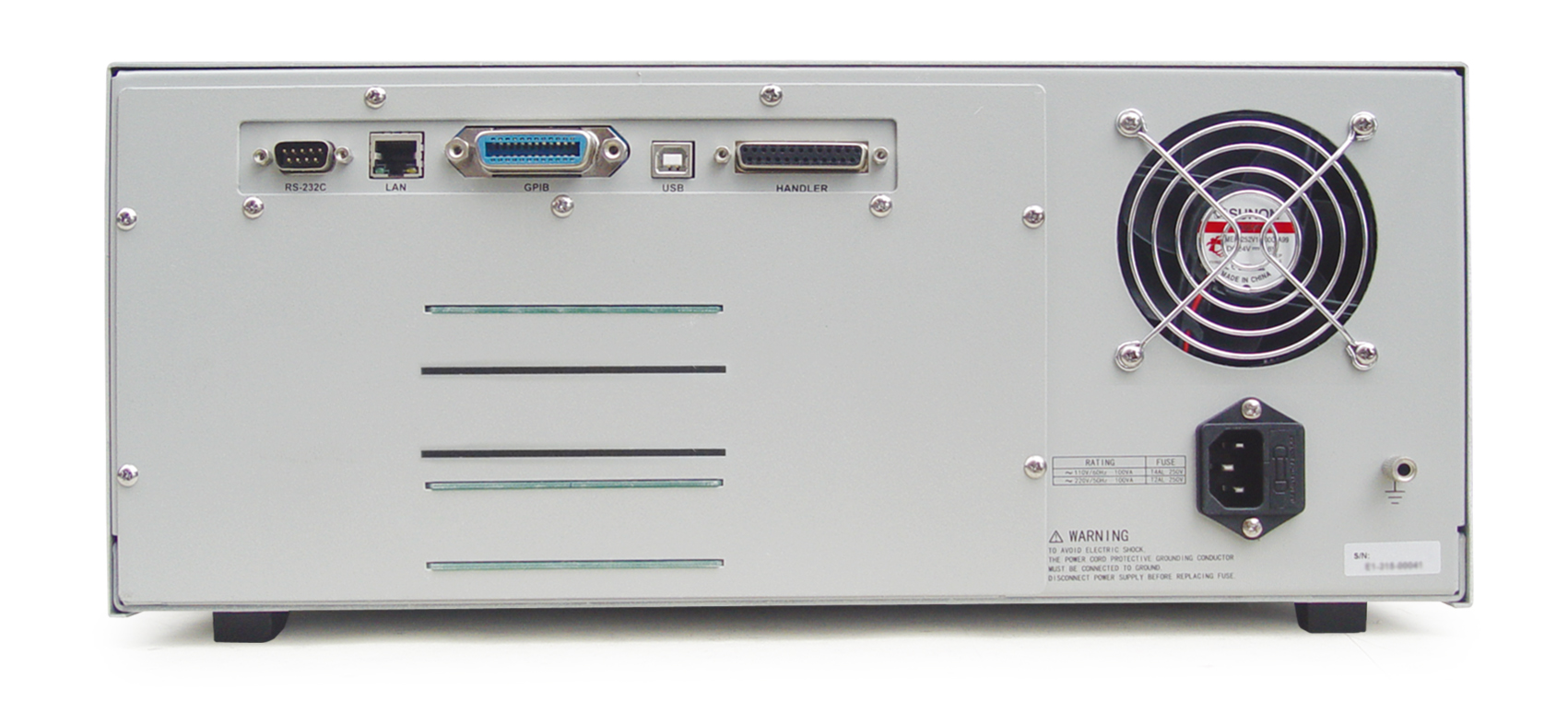

TH8601A线材综合测试仪。TH8601系列四端线材综合测试仪是专用于各种线缆，线束和排 线品质及连接可靠性检验的多功能，自动化的线材综合参数测试 系统。该系统提供可编程的恒流恒压源以及高压源，测试项目涵盖了导通，被动元件（电感，电阻，电容，二极管），交直流耐压，绝缘电阻各种高低压参数。TH8601系列四端线材综合测试系统采用先进的LCR数字采样及高速长寿命通道切换技术，大大提高了测试精度，速度以及使用寿命。采用高低压分离技术，大大的提高绝缘电阻的测试性能。丰富的接口设计，本仪器还提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用户运用于自动化检测和自动化产线。
标配：RS232、USBHOST、USBDEVICE、LAN、HANDLER
选配：RS485、GPIB
TH8601A线材综合测试仪性能特点
■ 交流50Hz-300kHz 测试频率,0.1%精确度
■ 直流0V-5V 测试幅度,10%精确度
■ 很多64P脚位进行扫描和测试
■ 大于10G的自身绝缘阻抗
■ 7寸TFT LCD真彩显示器，800X480分辨率，16位色
■ Cotex_M3处理器核心
■ 中英文可选操作界面
■ RS232,RS485,GPIB,USB,LAN,Handler等接口选择
■ USB接口用于存储设置文件,存储测试数据,程序升级
■ 直流0V-5V 测试幅度,10%精确度
■ 很多64P脚位进行扫描和测试
■ 大于10G的自身绝缘阻抗
■ 7寸TFT LCD真彩显示器，800X480分辨率，16位色
■ Cotex_M3处理器核心
■ 中英文可选操作界面
■ RS232,RS485,GPIB,USB,LAN,Handler等接口选择
■ USB接口用于存储设置文件,存储测试数据,程序升级
TH8601A线材综合测试仪应用
■ 通讯和IT
电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE、硬盘连接线、SATA硬盘连接线等
■ 汽车电子
ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品、连接线、音视频连接线
■ 电子工业
排线、扁平线、接插件、电源线、多路开关、RS232连接线、GPIB连接线、USB延长线、多芯插座
■ 元器件
无源器件：电容、电感，电阻，二极管
■ 安规测试
多路耐压、绝缘
电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE、硬盘连接线、SATA硬盘连接线等
■ 汽车电子
ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品、连接线、音视频连接线
■ 电子工业
排线、扁平线、接插件、电源线、多路开关、RS232连接线、GPIB连接线、USB延长线、多芯插座
■ 元器件
无源器件：电容、电感，电阻，二极管
■ 安规测试
多路耐压、绝缘
TH8601A线材综合测试仪技术参数
| 参数 | 范围 | 详细指标 | |
| 测试脚位 | TH8601 | 128Pin 测试脚位 | |
| TH8601A | 64Pin 测试脚位 | ||
| 测试信号源 | 正弦信号源：50Hz-300kHz,幅度、频率可编程电容元件测试1Vrms | 频率：0.02% 1Vrms 电压10% | |
| 可编程直流信号源：5Vdc MAX | 10% | ||
| 可编程直流电流源：1-20mA | 10% | ||
| 可编程直流 高压源：1mA Max | 5V-100V | 10%±1个字 | |
| 100Vdc-1500Vdc | 5%±1个字 | ||
| 可编程交流 高压源：10mA Max | 50V-100Vac | 10%±1个字 | |
| 100Vac-1000Vac | 5%±1个字 | ||
| 通道板通断扫描信号源：5Vdc | |||
| 测试速度 | 瞬间断短路（128点）：10ms(样机标准) | 指一次全部扫 描64NET O/S 的时间 | |
| 测试速度基本值：100ms | 可能指单个被 动元件的测量时间，或者一条电缆的总测量时间 | ||
| 电容测量 | 范围：0.1pF-300pF (样机10pFmin) | 10%±3个字 | |
| 范围：300pF-1000μF | 5%±3个字 | ||
| 电阻测试 | 10mohm-1Mohm | 5%±1个字 | |
| 导通/瞬通 | 10mohm-50ohm | 5%±1个字 | |
| 断短路 | 1kohm-50kohm | 10%±1个字 | |
| 二极管测试 | 0-10V | 10%±1个字 | |
| 绝缘电阻 | 1Mohm-100Mohm | 5%±5个字 | |
| 100Mohm-1000Mohm | 10%±5个字 | ||
| 直流漏电流 | 1μA-1000μA | 5%±2个字 | |
| 交流漏电流 | 0.01mA-5mA | 10%±5个字 | |
