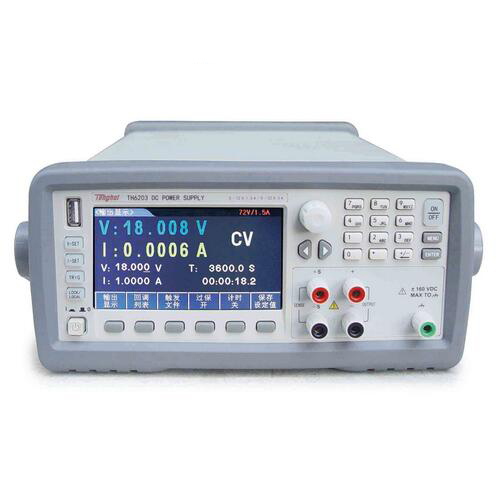

TH6201双范围可编程直流电源
TH6201双范围可编程直流电源。这款仪器功能强大、性能优越，并且采用液晶屏显示，显示明了，操作菜单化，快捷方便，能很好的适应生产现场快速操作需要以及实验室高精确度高稳定度的需要，同时仪器所提供的RS232接口、USB接口及GPIB接口为仪器使用于计算机远程操作提供了条件。 性能特点 清新简洁系统设置、中英文操作界面 高分辨率：24位色4.3寸 TFT LCD，分辨率：480x272 线性设计,双范围输出 高精度、高稳定性、低涟波、低噪声 1/2 2U超小体积，前后......
产品描述
TH6201双范围可编程直流电源。这款仪器功能强大、性能优越，并且采用液晶屏显示，显示明了，操作菜单化，快捷方便，能很好的适应生产现场快速操作需要以及实验室高精确度高稳定度的需要，同时仪器所提供的RS232接口、USB接口及GPIB接口为仪器使用于计算机远程操作提供了条件。
性能特点
清新简洁系统设置、中英文操作界面
高分辨率：24位色4.3寸 TFT LCD，分辨率：480x272
线性设计,双范围输出
高精度、高稳定性、低涟波、低噪声
1/2 2U超小体积，前后面板输出与采样端
强大编程能力 100组设置状态记忆保存和调用 10个触发文件,每个文件100个测试序列,编程循环输出
定时输出:时间(0.1-99999.9s)
旋钮和数字键盘设置电压、电流、输出时间
面板功能按键背光显示
远端测量功能，补偿线上压降
输出控制开关
拷屏功能
过电压、过电流保护
智能温控风扇
支持标准SCPI通讯协议
通过计算机进行软件监控
通过U盘升级仪器固件
应用
研发和设计验证通用测试
生产线工作台常规测试、维修
自动化设备集成测试
太阳能光伏模拟测试
新动力汽车模拟测试
教学实验室
| 型号 | TH6201 | TH6202 | TH6203 | TH6212 | TH6213 | |||||||
|
额定输出 (0℃-40℃) |
通道/范围 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | 范围1 | 范围2 | |
| 电压 | 0-20V | 0-8V | 0-32V | 0-15V | 0-72V | 0-32V | 0-32V | 0-15V | 0-72V | 0-32V | ||
| 电流 | 0-5A | 0-10A | 0-3A | 0-6A | 0-1.5A | 0-3A | 0-6A | 0-12A | 0-3A | 0-6A | ||
| 功率 | 100W | 80W | 96W | 90W | 108W | 96W | 192W | 180W | 216W | 192W | ||
|
负载调整率 ±(% 输出＋偏置) |
电压 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ||||||
| 电流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||
|
电源调整率 ±(% 输出＋偏置) |
电压 | ≤0.01% + 4mV | ≤0.01% + 3mV | ≤0.01% + 3mV | ≤0.01% + 6mV | ≤0.01% + 5mV | ||||||
| 电流 | ≤0.01% + 2mA | ≤0.01% + 5mA | ≤0.01% + 4mA | |||||||||
| 编程分辨率 | 电压 | 1mV | ||||||||||
| 电流 | 0.1mA | |||||||||||
| 回读分辨率 | 电压 | 1mV | ||||||||||
| 电流 | 0.1mA | |||||||||||
|
年精度 (25℃± 5℃） ±(% 读数＋偏置) |
编 程 | 电压 | ≤0.04% + 8mV | |||||||||
| 电流 | ≤0.1% + 5mA | |||||||||||
| 回 读 | 电压 | ≤0.04% + 8mV | ||||||||||
| 电流 | ≤0.1% + 5mA | |||||||||||
|
纹波和噪声 (20Hz-20MHz) |
常模电压 | ≤3mVp-p/1mVrms | ≤4mVp-p/1mVrms | ≤3mVp-p/1mVrms | ≤4mVp-p/1mVrms | |||||||
| 常模电流 | ＜9mArms | ＜7mArms | ＜6mArms | ＜10mArms | ＜8mArms | |||||||
| 共模电流 | <1.5µArms | |||||||||||
|
瞬态响应 |
＜50uS (在输出电流从满度变化到半满度，或从半满度变 化到满度时，输出恢复到75mV内的时间) |
＜50uS (在输出电流从 满度变化到半满度，或 从半满度变化到满度 时，输出恢复到120mV 内的时间) | ＜50uS (在输出电流 从满度变化到半满 度，或从半满度变化 到满度时，输出恢复 到75mV内的时间) | |||||||||
| 上升时间 (10% — 90%) | ＜90ms | ＜120ms | ＜180ms | |||||||||
| 下降时间 (90% — 10%) | ＜150ms | ＜200ms | ＜250ms | ＜350ms | ＜250ms | |||||||
| 串并联设定值精度 | 电压 | ------ | ||||||||||
| 电流 | ------ | |||||||||||
| 计时器 | 0.1～99999.9秒 | |||||||||||
| 存储 | 10组触发输出,每组100个步骤；100组设定记忆 | |||||||||||
