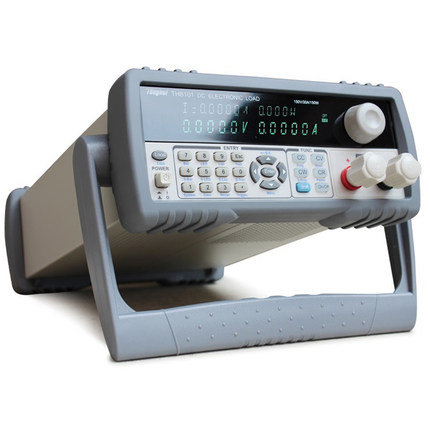

同惠TH8106直流电子负载
性能特点 ■ 配有高可见度的真空荧光显示屏(VFD) ■ 配有高达10KHz动态模式 ■电压测量分辨率能达0.1mV,电流0.1mA ■四种操作模式:定电压、定电流、定电阻,定功率 ■ 配备远程测量的功能 ■ 配有电池测试功能、自动测试功能、过功率测试功能、过电流测试功能,开机就是对应模式,操作方便快捷 ■记忆容量配有100组 ■短路功能 ■CR-LED 测试功能 ■电流监控功能 ■ 拥有断电保持记忆功能 ■ 采用了旋转式编码开关,操作快速容易 ■配备了防滑脚架......
产品描述
性能特点
■ 配有高可见度的真空荧光显示屏(VFD)
■ 配有高达10KHz动态模式
■ 电压测量分辨率能达0.1mV,电流0.1mA
■ 四种操作模式:定电压、定电流、定电阻,定功率
■ 配备远程测量的功能
■ 配有电池测试功能、自动测试功能、过功率测试功能、过电流测试功能,开机就是对应模式,操作方便快捷
■ 记忆容量配有100组
■ 短路功能
■ CR-LED 测试功能
■ 电流监控功能
■ 拥有断电保持记忆功能
■ 采用了旋转式编码开关,操作快速容易
■ 配备了防滑脚架的可携式强固机箱
■ 智能型风扇控制
■ 内建有Buzzer作为警告提示
简要介绍
■ 同惠电子负载系列是单路输入可编程直流负载。本系列可编程直流电子负载可选配RS232、USB、RS485 通讯接口,可根据您设计和测试的需求,提供多用途解决方案。同时提供免费的监控软件,可为您的测试带来极大的方便,此系列600W 机型,高密度小体积,尺寸仅为214.5mm X 8 8.2mm X 453.5mm ,可大大节约空间,本系列产品具备国际先进水平的功能和优点,应用于多个行业。
技术参数
型号 | TH8106 | |||||
额定值 | 0-120V | |||||
0-40℃ | 0-12A | 0-120A | ||||
600W | ||||||
1.2V at 12A | 2V at 120A | |||||
0-18V | 0-120V | |||||
定电压模式 | 1mV | 10mV | ||||
±(0.05%+0.02%FS) | ±(0.05%+0.025%FS) | |||||
0-12A | 0-120A | |||||
定电流模式 | 1mA | 10mA | ||||
精度 | ±(0.05%+0.05%FS) | |||||
0.05Ω-10Ω | 10Ω-7.5KΩ | |||||
定电阻模式*1 | 16bit | |||||
0.01%+0.008S *2 | 0.01%+0.0008S | |||||
600W | ||||||
定电阻模式*3 | 10mW | |||||
0.2%+0.2%FS | ||||||
动态模式 | ||||||
CC模式 | ||||||
T1&T2 | 100uS-3600S /Res:1 uS | |||||
精度 | 10uS±100ppm | |||||
上升/下降斜率 *4 | 0.0001-0.2A/uS | 0.001-1.6A/uS | ||||
很小上升时间 *5 | ≈80uS | ≈80uS | ||||
测量范围 | ||||||
0-18V | 0-120V | |||||
电压回读值 | 0.1mV | 1mV | ||||
0-12A | 0-120V | |||||
电流回读值 | 1mA | 10mA | ||||
±(0.05%+0.05%FS) | ||||||
600W | ||||||
功率回读值 | 10mW | |||||
±(0.2%+0.2%FS) | ||||||
保护范围 | ||||||
过功率保护 | ≈600W | |||||
过电流保护 | ≈13A | ≈130A | ||||
过电压保护 | ≈125V | |||||
过温度保护 | ≈95℃ | |||||
规格 | ||||||
电流(CC) | ≈13/12A | ≈130/120A | ||||
短路 | 电压(CV) | 0V | 0V | |||
电阻(CR) | ≈15mΩ | ≈15mΩ | ||||
输入阻抗 | 1MΩ | 150KΩ | ||||
尺寸 | 214.5mmX88.2mmX353.5mm |
*1 电压/电流输入值不小于10%FS(FS为满量程)
*2 电阻回读值的范围:( 1/(1/R+(1/R)*0.02%+0.08),1/(1/R-(1/R)*0.02%-0.08) )
*3 电压/电流输入值不小于10%FS
*4 上升/下降斜率:为0到较大电流时10%~90%电流的上升斜率
*5 很小上升时间:为10%~90%电流上升时间
