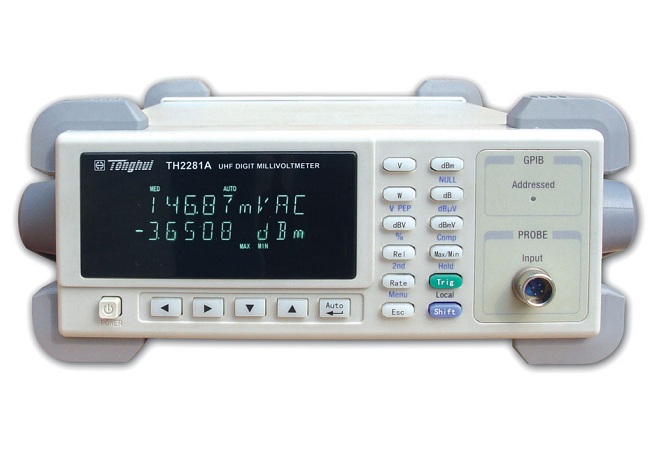

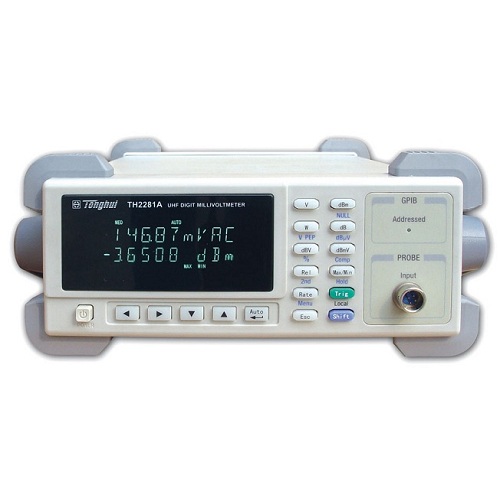

同惠TH2281A交流毫伏表
性能特点 ■ 测量频率范围：9kHz-3000MHz(同轴检波器) 9kHz-1200MHz（探头） ■ 测量电压范围：1mV-10V ■ 测量功率范围：-47dBm-33dBm、20nW-2W(50负载) ■ 拥有 优良的频率响应和电压驻波系数（VSWR） ■ 测量显示功能：配有4 位双读数的清晰VFD显示。主显示一种读数，副显示能滚动调出其他读数。绝对值：mV、V、W、dB、dBV、dBmV、dBV、Vp-p 相对值：dB、%、Max/Min、Comp ■ 配有自动量程和手动量程转换功能 ■ 具备自动调零功能 ■ 配有标配 USB_DEV 接口和选配GPIB与RS232C接......
产品描述
性能特点
■ 测量频率范围：9kHz-3000MHz(同轴检波器) 9kHz-1200MHz（探头）
■ 测量电压范围：1mV-10V
■ 测量功率范围：-47dBm-33dBm、20nW-2W(50Ω负载)
■ 拥有优良的频率响应和电压驻波系数（VSWR）
■ 测量显示功能：配有4½位双读数的清晰VFD显示。主显示一种读数，副显示能滚动调出其他读数。绝对值：mV、V、W、dB、dBV、dBmV、dBμV、Vp-p 相对值：dB、%、Max/Min、Comp
■ 配有自动量程和手动量程转换功能
■ 具备自动调零功能
■ 配有标配USB_DEV接口和选配GPIB与RS232C接口，支持SCPI命令编程
■ 软件菜单设置：测量dB、%、Max/Min、Comp参考值都能进行设置。 接口功能设置：GPIB、RS232C接口波特率设置，结束符设置，GPIB地址设置
简要介绍
■ TH2281系列超高频数字毫伏/功率表，其测试频率范围覆盖了9kHz~3GHz，从而填补了电压测量中低频段至微波段测量全范围覆盖的空白。其装备的同轴检波器和探头是射频和微波实验室、测试部门以及维护部门不可缺少的工具，因而在工厂、研究部门、部队和学校都有广泛的应用。
技术参数
| 型号 | TH2281A | |
| 输入配置 | 50Ω同轴检波器，NJ型50Ω标准负载（一个） | |
| 接口 | 标配USB_DEV接口，选配GPIB与RS232C接口 | |
| 基本准确度 | 读数值的±2% | |
| 输入阻抗 | 低频时同轴检波器开路阻抗≥100kΩ,可插入50Ω同轴传输线和接50Ω终端负载测量电压和功率。 | |
| 测量电压和功率量程 | 3.8mV、 38mV、 380mV、3.8V、10V | |
| -35dBm、 -15dBm、 5dBm、 25dBm、33dBm | ||
| 过载电压 | AC≤15Vrms DC≤50V | |
| 频率响应误差 | 9kHz-200MHz ±( 读数值的4%+满量程的0.5%)200MHz-1GHz ±( 读数值的6%+满量程的0.5%)1GHz-1.6GHz ±( 读数值的8%+满量程的0.5%) 1.6GHz-2GHz ±( 读数值的10%+满量程的0.5%)2GHz-2.5GHz ±( 读数值的12%+满量程的0.5%)2.5GHz-3GHz ±( 读数值的14%+满量程的0.5%) | |
| 驻波系数（VSWR） | 9kHz-200MHz 1.04 200MHz-1GHz 1.06 1GHz-1.6GHz 1.14 1.6GHz-2GHz 1.26 2GHz-2.5GHz 1.35 2.5GHz-3GHz 1.40 | |
