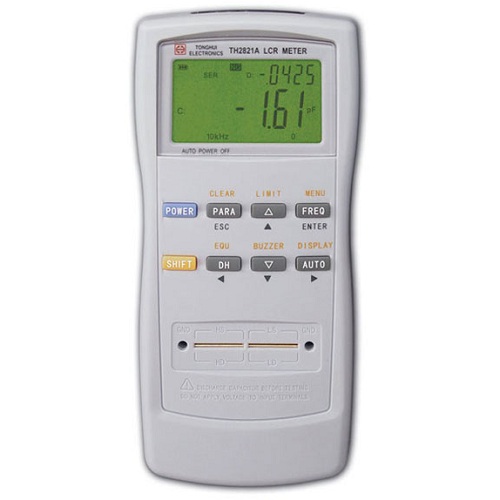

同惠TH2821A手持式LCR数字电桥
性能特点 ■ 手持式LCR电桥 ■ 大屏幕液晶显示 ■ 0.3% 基本精度，分辨率达0.01% ■ 主、副参数能同时显示 ■ 测量频率：100Hz,120Hz,1kHz,10kHz ■ 完整的五端测量 ■ 自动关机功能 ■ 电池及外接电源两种供电方式 ■ 扫频清零功能 ■ 四档分选 简要介绍 ■ 同惠TH2821A是国内首创的手持式LCR 数字电桥 。可测量电感L、电容C、电阻R、阻 抗Z、损耗因子D和品质因数Q六种基本参数，具有0.3%的测量准确度及合适的四档 分选。由于采用了完全的五端测量方式，解决了其......
产品描述
性能特点
■ 手持式LCR电桥
■ 大屏幕液晶显示
■ 0.3%基本精度，分辨率达0.01%
■ 主、副参数能同时显示
■ 测量频率：100Hz,120Hz,1kHz,10kHz
■ 完整的五端测量
■ 自动关机功能
■ 电池及外接电源两种供电方式
■ 扫频清零功能
■ 四档分选
简要介绍
■ 同惠TH2821A是国内首创的手持式LCR数字电桥。可测量电感L、电容C、电阻R、阻抗Z、损耗因子D和品质因数Q六种基本参数，具有0.3%的测量准确度及合适的四档分选。由于采用了完全的五端测量方式，解决了其它手持式LCR表所不能解决的串联等效电阻和小损耗电容器准确测量的问题。该产品完全可替代一般的低频台式LCR表。由于采用了电池和外接电源两种供电方式，既能适应固定场合对元器件进行检测，又可随身携带以满足采购及维修人员的现场测试要求。
技术参数
技术参数
| 型号 | TH2821A | |
| 测试参数 | L,Q,C,D,R,Z | |
| 测试频率 | 100Hz,120Hz,1kHz,10kHz | |
| 测试电平 | 0.3Vrms | |
| 基本准确度 | 0.3% | |
| 1µH — 9999 H | ||
| L | 0.1µH —999.9H | |
| 0.01µH —99.99H | ||
| 1pF — 9999µF | ||
| 显示范围 | C | 0.1pF — 999.9µF |
| 0.01pF — 99.99µF | ||
| R,Z | 0.0001 Ω — 99.99 MΩ | |
| Q | 0.0001 — 9999 | |
| D | 0.0001 — 9.999 | |
| Δ% | -9999%— 9999% | |
| 测试速度 | 约3次/秒 | |
| 等效电路 | 串联, 并联 | |
| 量程方式 | 自动, 保持 | |
| 校准功能 | 开路、短路、扫频清零 | |
| 测试端 | 5端 | |
| 显示方式 | 直读、Δ、Δ% | |
| 比较器功能 | 四档：NG,P1,P2,P3 | |
