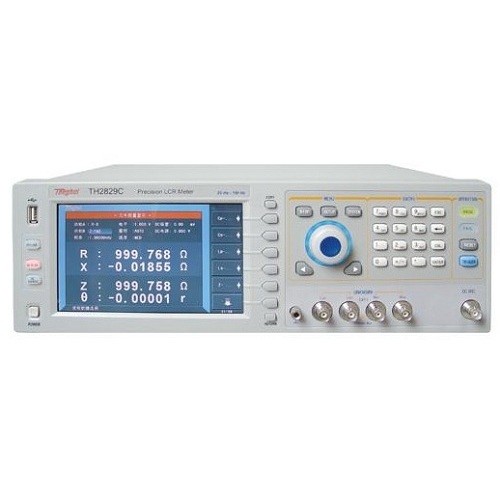

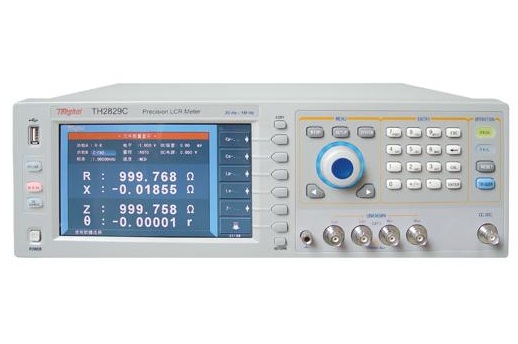

同惠TH2829C LCR数字电桥
产品描述
性能特点
■ 800×RGB×480 7寸TFT LCD显示器
■ 基本准确度：0.05％
■ 测试信号频率高达可达1MHz，分辨率1mHz，5位数频率输入设置
■ 高达达9ms/次的测量速度
■ 可同时显示四种测量参数
■ 连续曲线扫描/图形分析功能
■ 40组LCRZ设定文件
■ GIF图像、CSV数据文件USB存储器直接存储
■ HANDLER、USB、LAN 、RS232C、GPIB（选件）、DCI接口
■ 拥有很强大的信号源选择 10V/100mA可编程AC测试电平
■ 10V/100mA可编程DC偏置电源 10V/50mA独立DC电压源
■ 1A内部直流偏置电流源（选配） 120A外部偏流源（选配）
■ 很多201点列表扫描
简要介绍
■ 同惠凭借领先的阻抗测试技术和丰富的研发经验，不断推出具有创新意义的阻抗测试产品---TH2829系列自动元件分析仪是我公司很新推出的又一力作。TH2829系列自动元件分析仪应用很新的高速处理器和全新的软件系统，使其拥有更高的测试速度、更全面的分析功能和友好的人机交互体验。精心设计的测量电路和优化的算法，进一步提升了低D值电容和高Q值电感的测试稳定性。仪器提供的10V交流测试电平、10V/100mA偏置电源和独立的10V/50mA DC电源，使本仪器可更方便地应用于各种无源/有源器件的测试。双主副参数显示、增强的显示系统设计、多达150点的列表扫描、多种参数的图形分析能力，使仪器能满足用户很多的应用需求。得益于新一代处理器的应用，使仪器具有了更强大的数据处理能力，可将测试结果方便地存储于U盘或通过多种接口上传至上位PC或网络，推进测试自动化，提高测试效率。本系列测试频率为：20Hz-300kHz、20Hz-500kHz 、20Hz1MHz。具有0.05%的测试准确度、9ms/次的高达测试速度。仪器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（选配）等丰富的接口，无不彰显丰富的资源，将带给客户极高的性价比体验。TH2829系列元件分析仪可完全适用于各种工业和标准的测试要求。
技术参数
| 显示器 | 800×RGB×480 7寸TFT LCD显示器 | |||||
| 测试信号频率 | TH2829A | 20Hz—300kHz | ||||
| TH2829B | 20Hz—500kHz | |||||
| TH2829C | 20Hz—1MHz | |||||
| 很小分辨率 | 1mHz，5位频率输入 | |||||
| 准确度 | 0.01% | |||||
| AC 电平 | 测试信号电压范围 | 5mV—10Vrms | ||||
| 电压很小分辨率 | 100μV，3位输入 | |||||
| 准确度 | ALC ON | 10% x设定电压 + 2mV | ||||
| ALC OFF | 6% x设定电压 + 2mV | |||||
| 测试信号电流范围 | 50μA—100mA | |||||
| 电流很小分辨率 | 1μA，3位输入 | |||||
| 准确度 | ALC ON | 10% x设定电流 + 20μA | ||||
| ALC OFF | 6% x设定电压 + 20μA | |||||
| DC 偏置电压源 | 电压 / 电流范围 | 0V— ±10V / 0mA—±100mA | ||||
| 分辨率 | 0.5mV / 5μA | |||||
| 电压准确度 | 1% x设定电压 + 5mV | |||||
| ISO ON | 用于电感、变压器加偏置测试 | |||||
| AC源内阻 | ISO ON | 100Ω | ||||
| ISO OFF | 30Ω、50Ω、100Ω可选 | |||||
| DCR源内阻 | 30Ω、50Ω、100Ω可选 | |||||
| DC 电压源 | 电压 / 电流范围 | 0V— ±10V / 0mA—±50mA | ||||
| 分辨率 | 0.5mV / 5μA | |||||
| 电压准确度 | 1% x设定电压 + 5mV | |||||
| 输出电阻 | 100Ω | |||||
| LCR测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | |||||
| 测试页面参数显示 | 两组主、副参数，第二组参数可ON/OFF；多种参数连续扫描图形分析 | |||||
| 基本测量准确度 | LCR测试参数 | 0.05% | ||||
| 校准条件 | 预热时间：≥30分钟；环境温度：23±5ºC； 信号电压：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m | |||||
| 测量时间(≥10 kHz) | 快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间 | |||||
| LCR参数显示范围 | | Z | , R , X，DCR | 0.00001Ω — 99.9999MΩ | ||||
| |Y|,G,B | 0.00001μs — 99.9999s | |||||
| C | 0.00001pF — 9.99999F | |||||
| L | 0.00001μH — 99.9999kH | |||||
| D | 0.00001 — 9.99999 | |||||
| Q | 0.00001 — 99999.9 | |||||
| θ(DEG) | -179.999º — 179.999º | |||||
| θ(RAD) | -3.14159 — 3.14159 | |||||
| Δ% | -999.999% — 999.999% | |||||
| 等效电路 | 串联, 并联 | |||||
| 量程方式 | 自动, 保持 | |||||
| 触发方式 | 内部, 手动, 外部, 总线 | |||||
| 平均次数 | 1－256 | |||||
| 校准功能 | 开路, 短路全频、点频校准，负载校准 | |||||
| 数学运算 | 直读, ΔABS, Δ% | |||||
| 延时时间设定 | 0 -- 999, 很小分辨率100us | |||||
| 10档分选，BIN1～BIN9、NG、AUX | ||||||
| 比较器功能 | 档计数功能 | |||||
| PASS、FAIL前面板LED显示 | ||||||
| 列表扫描 | ·很多201点列表扫描，可单独对频率、AC电压/电流、 内/外DC偏置电压/电流、独立DC源 电压进行列表扫描测试。每扫描点可 单独分选 | |||||
| 图形分析 | ·可对频率、AC电平、DC偏置等进行 图形扫描分析。·设定扫描起始点、终止点，每次扫描点数。·显示较大值、很小值，读取选择的 任意扫描点值。·可选择将扫描图形存贮于仪器内部 或外部USB 存储器。 | |||||
| 内部非易失性存储器 | 40组LCRZ仪器设定文件记忆 | |||||
| 外部USB存储器 | GIF图像、CSV数据文件LCRZ仪器设定文件记忆测试数据USB存储器直接存储 | |||||
| 接口 | 1A偏流源 | 可内部安装1A直流偏置电流源（选件） | ||||
| I/O接口 | HANDLER，从仪器后面板输出 | |||||
| 串行通讯接口 | USB、RS232C | |||||
| 并行通讯接口 | GPIB接口（选件） | |||||
| 网络接口 | LAN | |||||
| 存储器接口 | USB HOST（前面板） | |||||
| 偏置电流源控制接口DCI | 使用DCI接口可控制外部直流偏流源。偏置电流较大可达120A。 | |||||
| 标准配置 | ||||||
| 通用技术参数 | ||||||
| 工作温度, 湿度 | 0℃－40℃, ≤ 90%RH | |||||
| 电源要求 | 电压 | 99V－121V， 198V－242V AC | ||||
| 频率 | 47Hz－63Hz | |||||
| 功耗 | 较大80VA | |||||
| 体积(W×H×D) | 400mm × 132mm × 385mm | |||||
| 重量 | 约13 kg | |||||
