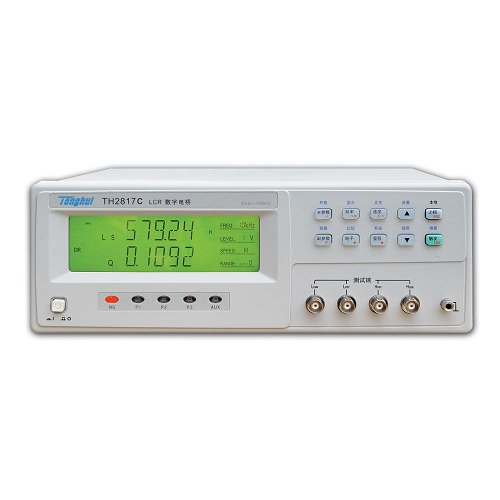

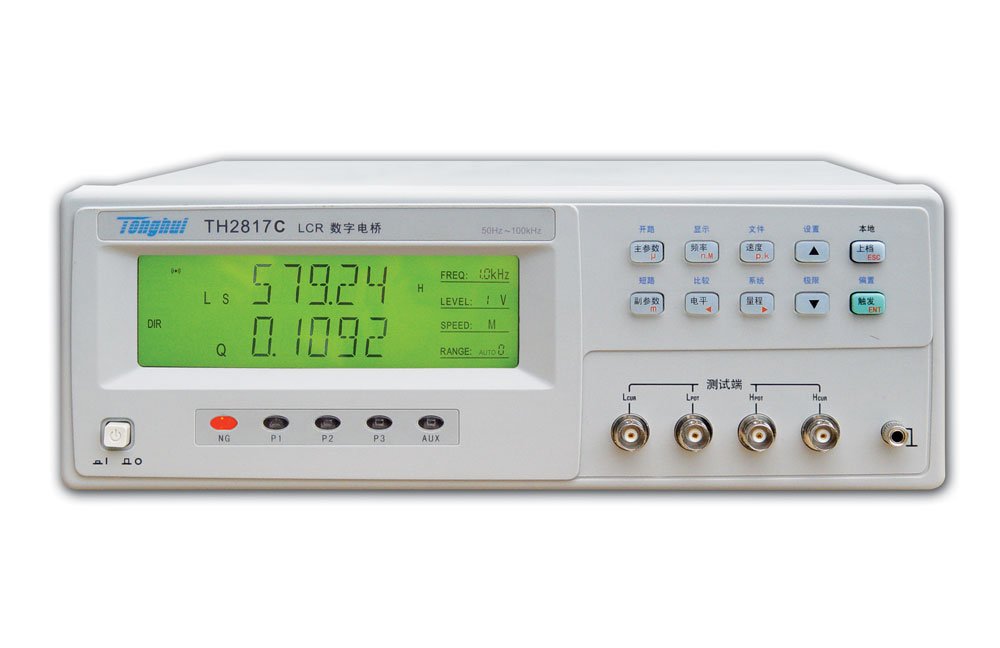

同惠TH2817C LCR数字电桥
性能特点 ■ 高达测试速度：50ms ■ 大型专用白背光LCD显示屏 ■ 50Hz－100kHz, 拥有10个典型测试频率 ■ 0.1Vrms,0.3Vrms,1.0Vrms三个典型测试电平 ■ 内置2VDC偏压源，可扩展至5VDC偏压或较大50mA偏流 ■ 30/100， TH2817C拥有这 两种可选源阻抗，便于兼容不同LCR表的测试一致性 ■ 变压器参数测量能力 ■ 自动LCZ功能 ■ 可储存10组仪器测试参数 ■ 标准配置RS232C、HANDLER接口,可选配GPIB（IEEE-488）接口 简要介绍 ■ TH2817C型LCR 数字电桥 是本公司很新推出的高性价比元件参......
产品描述
性能特点
■ 高达测试速度：50ms
■ 大型专用白背光LCD显示屏
■ 50Hz－100kHz, 拥有10个典型测试频率
■ 0.1Vrms,0.3Vrms,1.0Vrms三个典型测试电平
■ 内置±2VDC偏压源，可扩展至±5VDC偏压或较大50mA偏流
■ 30Ω/100Ω，TH2817C拥有这两种可选源阻抗，便于兼容不同LCR表的测试一致性
■ 变压器参数测量能力
■ 自动LCZ功能
■ 可储存10组仪器测试参数
■ 标准配置RS232C、HANDLER接口,可选配GPIB（IEEE-488）接口
简要介绍
■ TH2817C型LCR数字电桥是本公司很新推出的高性价比元件参数测试仪器。该产品综合了本公司多年电桥研制上的成熟技术,是精简通用型与高性能LCR电桥的完美结合，可满足生产线质量保证、进货检验及元件评估的测量要求。
TH2817C具备变压器测试能力，使用专门测试夹具，无须改变测试线方式便可测量匝数比（N，1/N）、互感（M）、初次级电感（L2A、L2B），初次级直流电阻（DCR、R2）。同时提供可调节的较大50mA的DC偏置电流，可用于通讯变压器和小功率扼流圈的测试。
技术参数
技术参数
| 型号 | TH2817C | |
| 测试参数 | LCR参数 | |Z|,R,X, C, L,Q, D,θ |
| 变压器参数 | DCR，M，N，1/N，L2，DCR2 | |
| 测试频率 | 50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz,100kHz, 共10点 | |
| 信号源内阻 | 30 Ω , 100 Ω | |
| 测试电平 | 0.1Vrms,0.3Vrms,1Vrms | |
| DC偏置 | 电压源 | ±2V, 固定;-5V-+5V, 可调 |
| 电流源 | -50mA-+50mA ，可调 | |
| 基本准确度 | 0.1% | |
| 显示范围 | |Z|, R, X | 0.0001 Ω — 99.999MΩ |
| C | 0.001 pF — 9999.9 µF | |
| L | 0.001 µH — 99.999 kH | |
| D | 0.0001 — 9.9999 | |
| Q | 0.0001 — 9999.9 | |
| θ | -179.99º — 179.99 º | |
| N,1/N | 0.001—999.99 | |
| DCR | 0.01 mΩ—1.9999 MΩ | |
| M,L2 | 0.001µH—99.99 kH | |
| 测量速度 | 快速:20次/秒,中速:8次/秒,慢速:2次/秒 | |
| 触发方式 | 内部, 手动, 外部，总线 | |
| 比较器功能 | 四档（三档合格一档不合格)，另有一个附属AUX档 | |
| 存储器 | 10组内部仪器设定供存储/调用 | |
| 接口 | RS-232C, HANDLER, GPIB (选件) | |
