产品描述

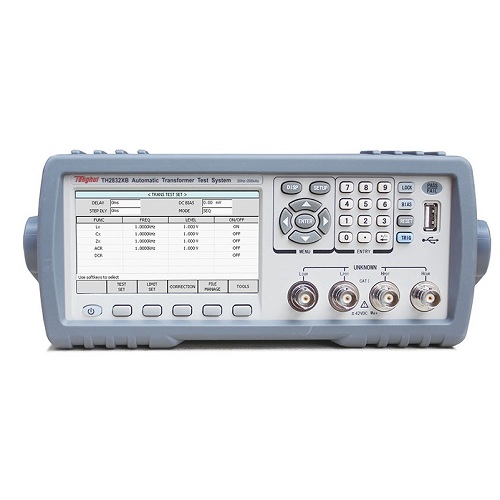

TH2832XA自动变压器测试系统全新窗体式的界面设计和操作风格，同惠这台TH2832XA自动变压器测试系统在4.3英寸的TFT上完美呈现。TH2832XA自动变压器测试系统提供20Hz-200kHz的测试频率，满足了客户对开关变压器、网络变压器等的测量需求。TH2832XA自动变压器测试系统扫描测试涵盖了变压器的各种低压参数，还提供了扫描治具的继电器使用次数的记录和查看，以便客户全面掌握继电器的使用状况，及时更换。
■开关变压器扫描测试，综合特性分析
■网络变压器扫描测试，综合特性分析
■分立无源元件（电感L，电阻R，电容C）多路扫描测试
■继电器驱动线包、触点接触电阻多路扫描测试
■多路直流电阻DCR扫描测试
■阻抗网络多个无源器件综合测试分析
■TH2832XA：LCR +变压器测试系统 TH2832XB：变压器测试系统
■4.3英寸 TFT LCD显示器，分辨率272×480
■新型界面设计
■业界很小的变压器测试系统
■200kHz高达频率，15025个频率点
■内置0-50mA/0-5V偏置电源
■交替的DCR测试信号
■提供单参数测试循环，对独立绕组进行测试判断
■适配TH1831 24Pin变压器扫描治具
■扫描治具继电器动作次数查看，以便客户对继电器使用状况的掌握
■扫描治具继电器自检功能，保证扫描治具的可靠工作
■灵活的偏差扣除方式
■参数设定文件兼容TH2829X-24
■以CSV，GIF格式保存测试数据或图像于USB存储器
■仪器内部能保存100组设定文件保存，海量U盘设定文件保存
■支持U盘软件在线升级模式
■提供PC级仪器测试设定文件编程功能（选件）
■RS-232，USB DEVICE等接口支持上位机通讯
测试信号频率:20Hz-200kHz 共15025点
信号源输出阻抗:30Ω、100Ω可选
LCR数字电桥测试参数：|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR
DCR显示范围：0.00001 Ω－999.999MΩ
圈数比显示范围：1:0.01－100:1
测量时间(≥10 kHz)
快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms）
等效电路：串联, 并联
量程方式：自动, 保持
触发方式：内部, 手动, 外部, 总线
平均次数：1－255
清零功能：开路, 短路, 负载
数学运算：直读, ΔABS, Δ%
触发延时时间设定：0－60.000s, 1ms步进
步进延时时间设定：0－60.000s, 1ms步进
扫描测试输出脚位：24 Pin
24 Pin扫描输出端分布电容：20pF
变压器锁紧方式（选件）：气动(TH1831-02)较大支持0.7MPa；手动(TH1831-01)
面板测试控制：START，RESET按键，PASS/FAIL LED指示。此文章来自压力校验仪。
