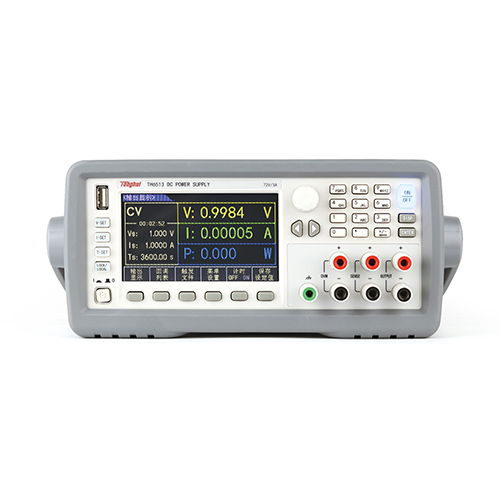

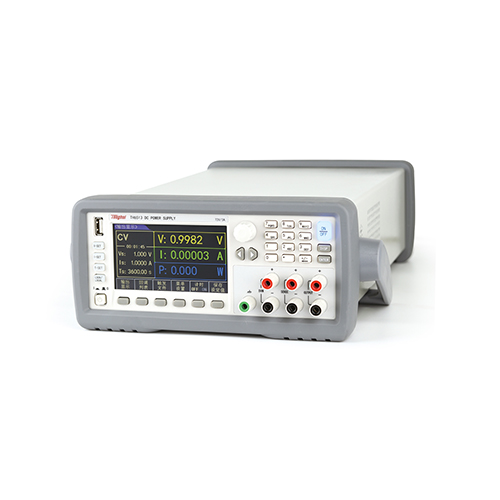

TH6513高精度可编程直流电源
TH6513高精度可编程直流电源 。新面世的电源采用线性程控输出设计,具有噪声低、纹波小、稳定性强、精度高等优良性能。采用4.3英寸TFT液晶显示屏。精良设计所有设置和输出参数都显示在同一屏幕上,操作起来更加直观。新推出在界面设计方面,采用菜单操作、软键、旋钮控制和输入参数,操作方便快捷,使其能够很好地适应生产线的快速运行和高校实验室的应用需求。直流电源还具有强大的可编辑能力,仪器可保存10个测试文件,每个测试文件可编......
产品描述
TH6513高精度可编程直流电源。新面世的电源采用线性程控输出设计,具有噪声低、纹波小、稳定性强、精度高等优良性能。采用4.3英寸TFT液晶显示屏。精良设计所有设置和输出参数都显示在同一屏幕上,操作起来更加直观。新推出在界面设计方面,采用菜单操作、软键、旋钮控制和输入参数,操作方便快捷,使其能够很好地适应生产线的快速运行和高校实验室的应用需求。直流电源还具有强大的可编辑能力,仪器可保存10个测试文件,每个测试文件可编辑100个测试步骤,必要时可一键检索,并支持测试文件的循环输出。
TH6513直流电源性能特点
- 线性设计、高精度、高分辨率、高稳定性、低涟波、低噪声
- 电压测试、电阻测试(5 1/2 数字毫欧表)
- 可编辑电压电流随时间变化的输出波形(1ms 分辨率)
- 可通过外部信号控制电源输出打开和关闭
- 定时输出:时间(0.1-99999.9s)
- 1/2 2U 超小体积,前后面板都带输出端、采样端和电压电阻测量端
- 简洁的系统设置、中英文操作界面
- 24 位色 4.3 寸 TFT LCD,分辨率:480x272
- 旋钮和数字键盘设置电压、电流、输出时间
- 面板功能按键背光显示
- 远端测量功能,补偿线上压降
- 拷屏功能
- 过电压、过电流保护、智能温控风扇
- 支持标准 SCPI 和 MODBUS 通讯协议
- 通过计算机软件监控,通过 U 盘升级仪器固件
TH6513直流电源应用行业
- 研发和设计验证通用测试
- 生产线工作台常规测试、维修
- 自动化设备集成测试
- 太阳能光伏模拟测试
- 新动力汽车模拟测试
- 教学实验室
TH6513直流电源功能特性
1、高性能的直流电源是精确测试的基础,TH6500 系列在TH6000 家族中的精度高达,其电压电流的回读值解析度高达 0.1mV 和 0.01mA。电源输出时的纹波高达控制在3mVp-p 以内,极大的降低了噪声对被测物的潜在影响。

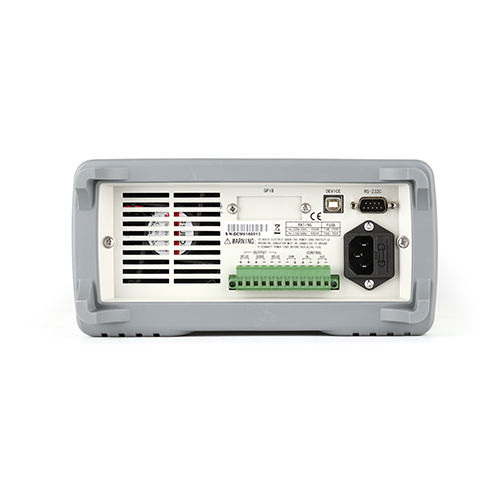

2、电源前后面板都配备有输出端、采样端和测试端,具有 1/2 标准机箱尺寸,配备齐全的通讯接口,支持SCPI 和 MODBUS 通讯协议,使其可以方便的集成于自动化系统上。
3、当仪器输出电流较大、导线细长阻值较大,仪器输出端到被测件的导线上会分得较大电压,造成被测件两端实际电
压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降,保证被测件两端电压为实际设置的输出电压。
4、配备 4.3 寸 TFT LCD 显示屏,所有设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于参数设置区域配备了电压、电流、时间快速设置按钮,使用起来更加方便、直观。数字编码旋钮、数字键盘可快速准确地输入设置参数,避免了电位器调节带来的效率低下和不精确问题。
5、仪器回调列表中可储存 100 组状态数据,每组数据可设置电压值、电流值、过保电压和过保电流,需要时可在回调
列表中直接调用。仪器还设计了 100 个触发文件的快速调用功能,每个触发文件包含 100 个触发步骤。每个触发步骤可编辑输出电压、输出电流、输出时间,每个测试文件可编辑循环输出的次数。当收到触发信号时,电源按照测试文件的顺序执行输出任务,并且在<触发输出>页面显示输出状态。
6、记录输出电压、输出电流和时间数据,数据采样率约为 100ms 左右,采集结束后以 excel 表格形式保存于 U 盘中,便于后期数据分析。
7、自带一块五位半的数字电压表和毫欧表,用于测量外部电压、电阻。
TH6513直流电源各系列对比表
参数 | TH6501 | TH6502 | TH6503 | TH6511 | TH6512 | TH6513 | |
额定输出 | 电压 | 0-20V | 0-32V | 0-72V | 0-20V | 0-32V | 0-72V |
电流 | 0-5A | 0-3A | 0-1.5A | 0-10A | 0-6A | 0-3A | |
功率 | 100W | 96W | 108W | 200W | 192W | 216W | |
负载调节率 | 电压 | ≤0.01%+2mV | |||||
电流 | ≤0.05%+1.5mA | ||||||
电源调节率 | 电压 | ≤0.01%+1mV | |||||
电流 | ≤0.05%+1mA | ||||||
设定值解析度 | 电压 | 1mV | |||||
电流 | 0.1mA | ||||||
回读值解析度 | 电压 | 0.1mV | |||||
电流 | 0.01mA | ||||||
设定精度12月(25℃±5℃) | 电压 | ≤0.03%+3mV | |||||
电流 | ≤0.05%+2mA | ||||||
回读精度12月(25℃±5℃) | 电压 | ≤0.02%+3mV | |||||
电流 | ≤0.05%+2mA | ≤0.05%+2.5mA | |||||
纹波和噪声(20Hz-20MHz) | 差模电压 | ≤3mVp-p and 1mVrms | ≤4mVp-p and 1mVrms | ||||
差模电流 | <3mArms | <4mArms | |||||
动态恢复时间(50%-100% LOAD) 恢复到75mv以内的时间 | <200us | ||||||
上升时间 | 10%-90% | <20ms | |||||
下降时间 | 90%-10% | <200ms | <250ms | <150ms | <200ms | <250ms | <150ms |
过压保护 | 范围(典型值) | 1-19V | 1-31V | 1-71V | 1-19V | 1-31V | 1-71V |
精度(典型值) | ±(设定值*0.5%+0.5V) | ||||||
响应时间(典型值) | <10ms | ||||||
DVM(DC) | 显示值精度 | ±0.02%+10mv | |||||
显示分辨率 | 0.1mv | ||||||
输入差模电压范围 | 0-40Vpk | ||||||
输入共模电压范围 | 0-30Vpk |
标配 | |||||
配件名称 | 型号 | ||||
两端测试线 | TH26004C |
选配 | |||||
配件名称 | 型号 | ||||
大电流测试线缆 | TH26035D | ||||
大电流测试线缆 | TH26035E |
