TH8602B线材综合测试仪
产品描述
TH8602B线材综合测试仪应用
- 通讯和IT：电话线、网络连接线、多股连接线、手机屏线、TYPE-C数据线、 USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE硬盘连接线、SATA硬盘连接线等
- 汽车电子：ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品连接线、音视频连接线
- 电子工业：排线、扁平线、接插件、电源线、多路开关、RS232连接线、 GPIB连接线、USB延长线、多芯插座
- 元器件：无源器件：电容、电感，电阻，二极管，电容极性、压降
- 安规测试：交流耐压、直流耐压、绝缘绝缘
TH8602B线材综合测试仪提供4种高压测试方式

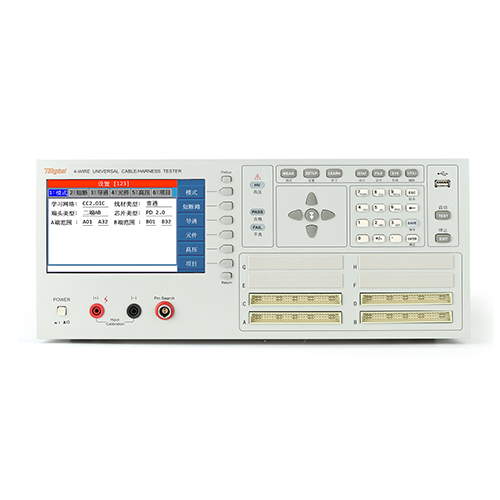

- 7寸TFT LCD真彩显示器，800X480分辨率，16位色。
- 内部存储空间3M
- 支持U盘存储测试文件
- 一键截屏功能，图片自动存储至U盘
- 可通过U盘在线升级程序
- 中英文可选操作界面

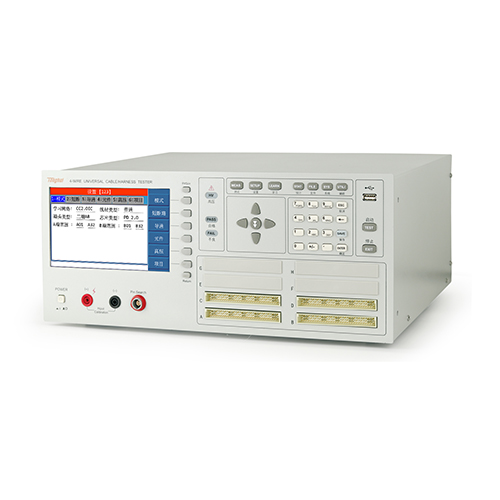

- 很大提供256路通道，分为A、B、C、D、E、F、G、H共8个插槽
- 提供750VAC和1000VDC高压测试功能，采用高低压分离技术， 使自身绝缘阻抗高达100G以上，测试范围更广
- 提供4种高压测试方式：一对其他、二分法、自动测试，接地测试4种方式
- 提供优秀可靠的电弧侦测功能
- 测试电阻、电容、二极管等元件，采用了四端测试技术，测试精度更高；采用了电压电流分离并行采样技术，采样数据更快
- 支持Typec相关线材测试，提供了整套测试方案，加入了元件一键设定功能。
- 内设一个独立的直流恒流源，很大可以提供5A恒流源用于测试压降
- 内设一个独立的读写芯片的模块，检测线材中的芯片是否正常（TH8602B、TH8602C）
- 支持连接头测试，提供了多产品测试功能，以及每个产品的信号输出。
- 支持多文件测试，为复杂线材提供更多更灵活的测试方案。

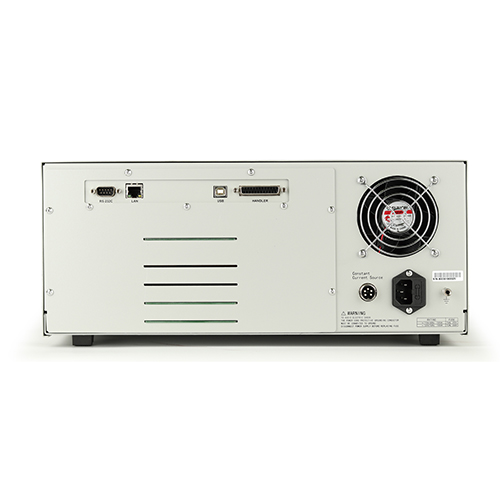

- HANDLER接口，支持16路输出，选配均为继电器驱动，同时用户可以自由定义每路的信号和电平
- 通讯指令提供了SCPI指令系统
- 提供仪器自检功能以及维修功能，可以进行在线排查仪器故障
线材综合测试仪各系列参数说明
|
参数 |
||||||||
|
测试脚位Pin |
64 |
128 |
192 |
256 |
||||
|
测试信号源 |
交流信号源 |
频率 幅度 |
50Hz-100kHz，精度0.02% |
|||||
|
直流信号源 |
电压 电流 |
0-5V，精度10%±1个字 |
||||||
|
通道板通断扫描信号源 |
5Vdc |
|||||||
|
电容测量 |
1uF-1000 μF ，精度： 10%±1个字 |
|||||||
|
直流电阻DCR |
10m Ω-1M Ω，精度： 2%±1个字 |
|||||||
|
导通/瞬通 |
10m Ω-50 Ω |
|||||||
|
断短路 |
1kΩ-50kΩ，精度： 10%±1个字 |
|||||||
|
二极管测试 |
0-10V，精度： 10%±1个字 |
|||||||
|
直流耐压 |
电压 电流 |
5V-1500V，精度： 10%±1个字 |
5V-1000V，精度： 10%±1个字 |
|||||
|
交流耐压 |
电压 电流 |
50V-1000V，精度： 10%±1个字 |
50V-750V，精度： 10%±1个字 |
|||||
|
绝缘电阻 |
电压 电阻 |
5V-1500V，精度： 10%±1个字 |
5V-1000V，精度： 10%±1个字 |
|||||
|
TYPE-C线缆检测 |
EMARK芯片内容读写校验 5A独立恒流源 5A20V压降测试 |
------ ------ ------ |
√ ------ ------ |
√ √ √ |
------ ------ ------ |
------ ------ ------ |
------ ------ ------ |
|
|
测试速度 |
瞬间断短路： 4ms |
|||||||
