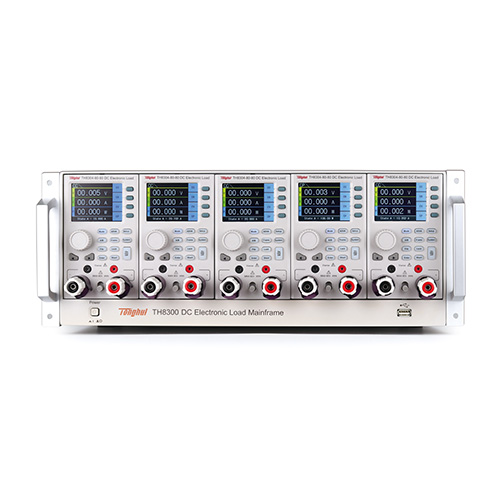

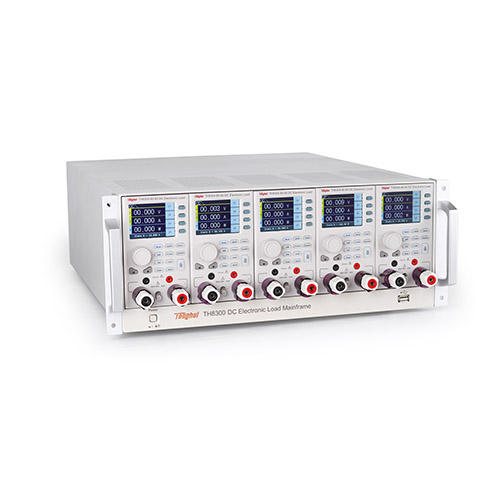

TH8310同惠TH8300机架式可编程直流电子负载采用模块化设计，共有4种常规工作模式和12种高级模式自由切换，可应用在电源类、新能源、电子电力元器件、自动化设备集成测试领域。所有模组可单独设置运行，可主从运行，支持模组间并机， 整机之间四台联机。模组具备双核 (MCU+DSP) 自动控制硬件电路架构， 使系统运行超强稳定。完备的电路保护功能和智能风扇系统， 对产品本身以及被测物实施全面保护。采用高速、安全 、可靠性强16位采样芯片， 确保采样精度和分辨率。

TH8310同惠TH8300性能优点特点

•整机上限功率2500W，联机上限电流400A

TH8300机架式可编程直流电子负载技术参数

主机		TH8300机框					TH8310机框
支持模组数量		5					2

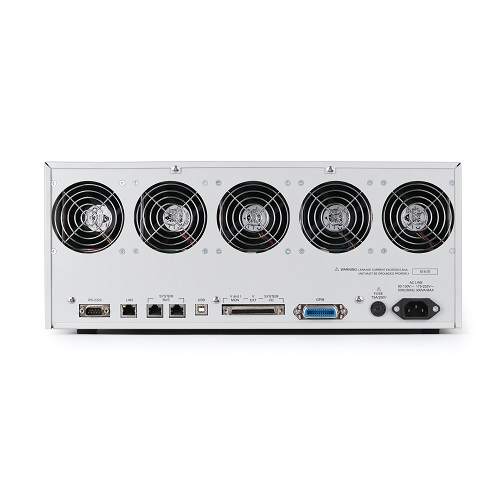

接口		RS232、USB HOST、USB DEVICE、LAN、GPIB、SYSTEM I/O、CAN
存储		40组（50组状态记忆）
工作电源	供电电压	90-130VAC或175-253VAC
	频率	47-63Hz
	功率	≤300VA
温度和环境	操作温度	0℃-40℃
	操作湿度	10%-90%（非冷凝）
	存放温度	-20°C-70°C
	海拔高度	操作海拔高达2000米
	污染度	污染度2
	安全级别	安全类别II
尺寸和重量	机框尺寸	480mm×177mm×590mm
	机框重量	15kg
模组型号		TH8301- 80-20	TH8301A- 80-20	TH8302- 80-40	TH8303- 80-60	TH8304- 80-80		TH8305- 80-80	TH8302- 600-10	TH8303- 600-15	TH8305- 600-30
输入功率		100W×2	200W×2	200W×1	300W×1	400W×1		500W×1	200W×1	300W×1	500W×1
输入电压		0-80V							0-600V
输入电流		0-20A	0-20A	0-40A	0-60A	0-80A		0-80A	10A	0-15A	0-30A
很小操作电压		0.5V-0.2A	0.5V-0.2A	0.5V-0.4A	0.5V-0.6A	0.4V-0.8A		0.4V-0.8A	2V-0.1A	2V-0.15A	2V-0.3A
		0.5V-2A	0.5V-2A	0.5V-4A	0.5V-6A	0.4V-8A		0.4V-8A	2V-1A	2V-1.5A	2V-3A
		0.5V-20A	0.5V-20A	0.5V-40A	0.5V-60A	0.4V-80A		0.4V-80A	2V-10A	2V-15A	2V-30A
常规模式		恒定电流（CC）、恒定电阻（CR）、恒定电压（CV）、恒定功率（CP)
恒定电压   （CV）	量程	6V							80V
	分辨率	0.1mV							1mV
	量程	16V							150V
	分辨率	1mV							10mV
	量程	80V							600V
	分辨率	1mV							10mV
	精度	0.05%+0.1%FS
恒定电流   （CC）	量程	0-0.2A	0-0.2A	0-0.4A	0-0.6A	0-0.8A		0-0.8A	0-0.1A	0-0.15A	0-0.3A
	分辨率	0.01mA	0.01mA	0.01mA	0.01mA	0.01mA		0.01mA	0.005mA	0.005mA	0.005mA
	量程	0-2A	0-2A	0-4A	0-6A	0-8A		0-8A	0-1A	0-1.5A	0-3A
	分辨率	0.1mA	0.1mA	0.1mA	0.1mA	0.1mA		0.1mA	0.05mA	0.05mA	0.05mA
	量程	0-20A	0-20A	0-40A	0-60A	0-80A		0-80A	0-10A	0-15A	0-30A
	分辨率	1mA	1mA	1mA	1mA	1mA		1mA	0.5mA	0.5mA	0.5mA
	精度	0.1%+0.1%FS
恒定电阻   （CR）	量程 量程量程	0.04-80Ω (100W/6V) 1.44-2.9kΩ (100W/16V) 5.76-12kΩ (100W/80V)	0.04-80Ω (100W/6V) 1.44-2.9kΩ (100W/16V) 5.76-12kΩ (100W/80V)	0.02-40Ω (200W/6V) 0.8-1.5kΩ (200W/16V) 3-6kΩ (200W/80V)	0.015-30Ω (300W/6V) 0.3-600Ω (300W/16V) 1.5-3kΩ (300W/80V)	0.01-20Ω (400W/6V) 0.36-720Ω (400W/16V) 1.45-2.9kΩ (400W/80V)		0.01-20Ω (400W/6V) 0.36-720Ω (400W/16V) 1.45-2.9kΩ (400W/80V)	0.2-400Ω (200W/80V) 3-6kΩ (200W/150V) 300-300kΩ (200W/600V)	0.133-270Ω (300W/80V) 1.92-4kΩ (300W/150V) 208-200kΩ (300W/600V)	0.133-270Ω (500W/80V) 1.92-4kΩ (500W/150V) 208-200kΩ (500W/600V)
	分辨率	0.1Ω
	精度	1%

恒定功率 （CP)	量程	0-2W	0-4W	0-4W	0-6W	0-8W	0-10W	0-4W	0-6W	0-10W
	分辨率	1mW	2mW	2mW	3mW	4mW	5mW	2mW	3mW	5mW
	量程	0-10w	0-20w	0-20w	0-30w	0-40w	0-50w	0-20W	0-30w	0-50w
	分辨率	10mW	20mW	20mW	30mW	40mW	50mW	20mW	30mW	50mW
	量程	0-100w	0-200w	0-200w	0-300w	0-400w	0-500w	0-200W	0-300w	0-500w
	分辨率	100mW	200mW	200mW	300mW	400mW	500mW	200mW	300mW	500mW
	精度	1%
高级模式		动态负载模式、动态频率扫描、模拟LED测试、电池测试、时间量测、上限功率点追踪测试、OCPT测试、OVPT测试、 OPPT测试、正弦波测试、列表测试、自动测试。
动态模式-定电流模式
很小工作电压		1.5V						3V
频率	范围	100Hz-50kHz/0.01Hz-1kHz
	精度	1μs/1ms+100ppm
	占空比	1-99%(很少上升时间受控)
斜率	量程	0.04A/ms- 0.02A/µs	0.04A/ms- 0.02A/µs	0.08A/ms- 0.04A/µs	0.12A/ms- 0.06A/µs	0.16A/ms- 0.08A/µs	0.16A/ms- 0.08A/µs	0.02A/ms- 0.01A/µs	0.03A/ms- 0.015A/µs	0.06A/ms- 0.03A/µs
	分辨率	0.01mA/µs						0.005mA/µs
	量程	0. 4A/ms- 0. 2A/µs	0. 4A/ms- 0. 2A/µs	0. 8A/ms- 0. 4A/µs	1.2A/ms- 0.6A/µs	1.6A/ms- 0. 8A/µs	1.6A/ms- 0. 8A/µs	0. 2A/ms- 0. 1A/µs	0. 3A/ms- 0. 15A/µs	0. 6A/ms- 0. 3A/µs
	分辨率	0.1mA/µs						0.05mA/µs
	量程	4A/ms- 2A/µs	4A/ms- 2A/µs	8A/ms- 4A/µs	12A/ms- 6A/µs	16A/ms- 8A/µs	16A/ms- 8A/µs	2A/ms- 1A/µs	3A/ms- 1.5A/µs	6A/ms- 3A/µs
	分辨率	1mA/µs						0.5mA/µs
	精度	10%±20µs
	很小上升时间	10µs
测量（回读）
电压	量程	0-6V						0-80V
	分辨率	0. 2mV						1.5mV
	精度	0.025%+0.01%FS
	量程	0-16V						0-150V
	分辨率	0.3mV						2.7mV
	精度	0.025%+0.01%FS
	量程	0-80V						0-600V
	分辨率	1.4mV						10.7mV
	精度	0.01%+0.025%FS
电流	量程	0-0.2A	0-0.2A	0-0.4A	0-0.6A	0-0.8A	0-0.8A	0-0.1A	0-0.15A	0-0.3A
	分辨率	0.004mA	0.004mA	0.008mA	0.012mA	0.016mA	0.016mA	0.002mA	0.003mA	0.003mA
	量程	0-2A	0-2A	0-4A	0-6A	0-8A	0-8A	0-1A	0-1.5A	0-3A
	分辨率	0.04mA	0.04mA	0.08mA	0.12mA	0.16mA	0.16mA	0.02mA	0.03mA	0.03mA
	量程	0-20A	0-20A	0-40A	0-60A	0-80A	0-80A	0-10A	0-15A	0-30A
	分辨率	0.4mA	0.4mA	0.8mA	1.2mA	1.6mA	1.6mA	0.2mA	0.3mA	0.3mA
	精度	0.05%+0.05%FS
功率	量程	0-16W 0-30W 0-100W	0-30W 0-60W 0-200W	0-30W 0-60W 0-200W	0-30W 0-60W 0-300W	0-60W 0-60W 0-400W	0-60W 0-60W 0-500W	0-60W 0-200W 0-200W	0-90W 0-300W 0-300W	0-180W 0-500W 0-500W
	精度	0. 1%+0.1%FS
保护功能
过功率保护(OPP)		√
过电流保护(OCP)		√
过电压保护(OVP)		√
过温度保护(OTP)		√
短路功能
定电流(CC)		Set to 100% of rated current
定电压(CV)		0V
定电阻(CV)		60kΩ(6V) 150kΩ(16V) 700kΩ(80V)
环境和温度
工作温度		0-40℃
尺寸和重量
尺寸(mm)		142×85×550
TH8300,TH8310,电子负载,2500W直流电子负载重量(kg)		4.2

TH8310同惠TH8300可编程直流电子负载四种常规模式
