HoneyWell STD700差压变送器
作为HoneyWell的SmartLine产品系列的成员， STD700 是一种采用先进传感器技术的高性能 差压变送器 。STD700通过将差压与传感器芯片上的静压和温度补偿相结合，可在大范围内的静压和温度下提供极高的测量精确度和稳定性。SmartLine经过了充分测试，符合Experion PKS标准，可提供高达水平的兼容性保证和集成能力。SmartLine产品可以轻松满足压力测量应用的很苛刻的要求。 STD700 差压变送器 均基于高性能的传感器设计。这一个传感器实际集成了多个传感器，将过程......
产品描述
作为HoneyWell的SmartLine产品系列的成员，STD700是一种采用先进传感器技术的高性能差压变送器。STD700通过将差压与传感器芯片上的静压和温度补偿相结合，可在大范围内的静压和温度下提供极高的测量精确度和稳定性。SmartLine经过了充分测试，符合Experion® PKS标准，可提供高达水平的兼容性保证和集成能力。SmartLine产品可以轻松满足压力测量应用的很苛刻的要求。

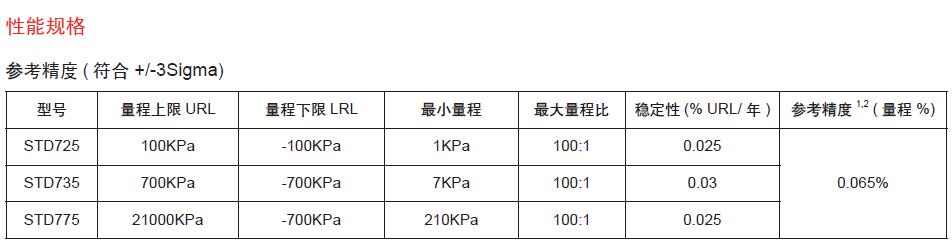

校准量程的精度达到0.065 %
稳定性：0.025%满量程，保持5年
自动静压和温度补偿

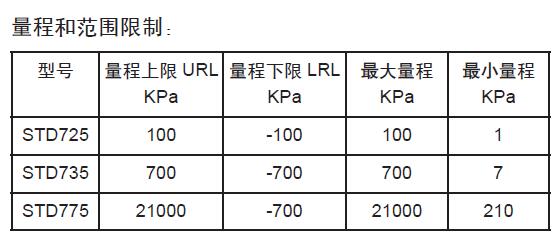

量程比100 : 1
响应时间快达100ms
易于使用和直观的显示功能
外部零位、量程和组态功能
完善的自诊断功能
基于ANSI/NFPA 70-202和ANSI/ISA 12.27.0集成双重密封设计，可确保高达安全性
世界一流的耐静压能力：31.5MPa
标准配置完全符合SIL2/3要求
显示表头选项
标准LCD 显示表头
● 模块化( 可以在现场增加或拆除)
● 支持HART 协议
● 0、90、180 和 270 度位置调整
● 测量单位包括：Pa、KPa、MPa、KGcm2、Torr、ATM、i4H2O、mH2O、bar、mbar、inH2O、inHG、FTH2O、mmH2O、mmHG 和psi 等测量单位
● 大屏幕显示（高9.95mm x 宽4.20mm）2 行，8 个字符
● 平方根输出和写保护提示
● 显示模块带有内部组态按钮，可通过内部或外部按键对变送器进行设置、调校
自诊断功能
SmartLine 变送器全部提供能以数字方式访问的诊断，这有助于提供可能的故障事件高级报警，从而较大限度缩减计划外停车，实现更低的整体工作成本。
模块化设计
为帮助控制维护与库存成本，所有ST700 变送器均采用模块化设计，使其在不影响整体性能和设备安全认证的情况下可轻松更换硬件，如增加液晶表头、更换电子模块，甚至变送器膜盒。每一个变送器膜盒都进行过少有的特征化校验，从而可以在宽广的静压和温度范围内提供极高的性能。而借助霍尼韦尔设计的模块化接口，电子模块可相互交换，而不会降低性能指标。
材料规格
膜片材质316L SS，Hastelloy® C-2762 ，Monel® 4003，钽3
过程接口材质316 SS4，碳钢( 镀锌)5 ，Hastelloy C-2766 ，Monel 4003
排气/ 排液阀和堵头1 316 SS4 ，Hastelloy C-2762
密封垫片标配玻璃填充PTFE 。Viton® 和石墨可选。
表体螺栓标配碳钢( 镀锌)。选项包括316 SS，NACE A286 SS，Monel K500，超级双相钢和B7M。
可选的转换接头和螺栓
转换接头材质包括316 SS、Hastelloy® C-276。转换接头的螺栓材质取决于过程接口夹块的螺栓材质。
标配转换接头O 型环材质为玻璃填充PTFE，Viton® 和石墨可选。
安装支架平板或直角、碳钢( 镀锌)、304SS 或316SS。
填充液DC® 200 硅油、CTFE( 氟油)、DC®704( 高温硅油) 或NEOBEE M-20
外壳纯聚酯粉末涂层低铜(<0.4%) 铝合金，符合NEMA 4X、IP66/IP67 和NEMA 7( 防爆)。不锈钢外壳可选。
安装使用标配安装支架几乎可在任何位置进行安装。支架被设计安装在2 英寸(50 mm) 垂直或水平管道之上。
过程接口1/4”- NPT 或 1/2”-NPT( 满足DIN 要求)。
导线接受很粗16 AWG(1.5 mm 直径) 的导线。
尺寸请参阅图3。
净重3.8 Kg( 带铝合金外壳)
