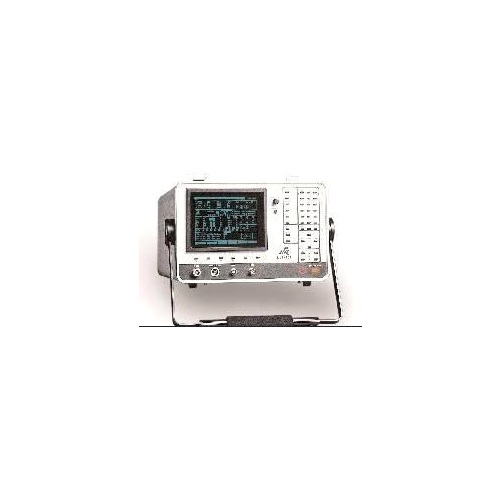

Aeroflex MLS-800模拟器
产品简介: Aeroflex MLS-800模拟器 为微波着陆系统的角度接收机提供诊断测试能力 *测试操作菜单支持ICAO 1985和EUROCAE ED-53A和ED-36A *全新的全面的路径(主要)模拟: 方位台(AZ)和高速方位(HiAZ)、仰角台(EL)、反向方位台(BAZ)、拉平(FL) *全面的多路径(MP)模拟:干扰脉冲、可选0.05、1和1000赫兹周期的干扰调制 *控制所有波束的参数 角度位置波束信号相对前导信号的幅度 正常和半宽脉冲 可选波束宽度:0.5,1,2,3,4,5 *同步功能: 外部监视、指......
产品描述
产品简介:
Aeroflex MLS-800模拟器为微波着陆系统的角度接收机提供诊断测试能力 *测试操作菜单支持ICAO 1985和EUROCAE ED-53A和ED-36A *全新的全面的路径(主要)模拟: 方位台(AZ)和高速方位(HiAZ)、仰角台(EL)、反向方位台(BAZ)、拉平(FL) *全面的多路径(MP)模拟:干扰脉冲、可选0.05、1和1000赫兹周期的干扰调制 *控制所有波束的参数 角度位置波束信号相对前导信号的幅度 正常和半宽脉冲 可选波束宽度:0.5°,1°,2°,3°,4°,5° *同步功能: 外部监视、指定PFE和CMN功能、指定多径反射功能 *前导信号奇偶校验、对称和百分比更新 *模拟所有基本数据字,并有奇偶校验选择 *全部MLS通道。
Aeroflex MLS-800模拟器是一种微控制器控制的地面电台模拟器,在内场测试环境下使用。测参数度可通过44键键盘选择,显示在测试操作菜单上。Aeroflex MLS-800模拟器测试操作菜单支持ICAO 1985和EUROCAE ED-53A以及ED-36A。
完整主径模拟:
接近角 (AZ) 和高速方位角 (HiAZ)
仰角 (EL)
后方位角 (BAZ)
平角 (FL)
完整的多径 (MP) 模拟功能:包括干扰脉冲和可选变速调制0.05、1和1000Hz。
控制所有波束参数:
角位
前导选定的波束幅度
正常和半宽脉冲
可选波束宽度0.5°, 1°, 2°, 3°,4°或5°
同步功能支持:
外部监控
专用PFE和CMN功能
专用多径功能
前导奇偶、对称和百分比更新
模拟所有基础数据字及辅助数据字,带奇偶选择
满程MLS通道
Aeroflex MLS-800模拟器模拟器产品参数:
频率范围:5031.0-5090.7MHz
输出功率:-17 — -122dBm
方位(AZ):±62°
高速方位(HiAZ):±42°
仰角(EL):-1.5° — 29.5°
拉平(FL):-2° — 10°
反向方位(BAZ):±42°
角度分辨率:±0.05°
