LMS100磁性液位计开关是一款磁动式单刀双掷开关。当LMS100磁性液位计开关安装在KM26磁性液位计，LS系列笼式液位开关或带有磁性浮子的外部腔体上时，可以检测容器内的高位或低位。独特的磁力耦合作用消除了对密封件，隔膜，弹簧或扭力管的需求。这个过程没有任何物理接触。磁耦合还消除了过程连接的必要性，并确保与过程完全隔离。

LMS100磁性液位计开关将提供常开或常闭干触点，可用于激活警报器或电磁阀等外部设备。LMS100磁性液位计开关的主要用途是检测连接到含有流体的容器的KM26或类似腔室中的磁性浮子的通过。这些跳闸点可用于报警或启动水泵电机起动器继电器。

LMS100磁性液位计开关由一个C型簧片开关和一个磁铁组成。干簧管采用贵金属触点，惰性气体在玻璃与金属之间密封。相对于LMS100磁性液位计开关的磁性浮子运动导致簧片开关改变状态。浮子通过后，舌簧开关将保持其状态，直到浮子反转方向，并沿相反方向通过开关。开关的动作在打开之前就中断了。密封触点用于确保高度的危险区域安全性，耐候性和产品的一般可靠性。

LMS100磁性液位计开关使用两个不锈钢夹具安装，通过安装在开关外壳上的安装耳。通过松开夹子并将开关滑动到腔室上的正确位置，可以很容易地定位开关。其他开关可以在任何时候添加，而不需要额外的过程管道或阀门。请注意，可以安装两个开关，以便在同一点上跳闸。

1.不要在工作温度高于300°F / 149°C的房间内使用开关，而不要使用开关和房间之间的绝缘，以保持开关温度不超过300°F / 149°C。
2.连接到LMS100磁性开关的任何导管或配件应该是非磁性材料。这是为了避免干扰KM26磁性液位指示器或其他磁性开关的操作。

LMS100磁性液位计开关数据
磁耦合的独特概念，消除与工艺的直接接触
不需要过程管道或阀门
安装和调整方便只需要小螺丝刀
跳闸点无级可调（不包括低温应用），无需更改工艺管道
密封的SPDT开关触点（NO或NC）

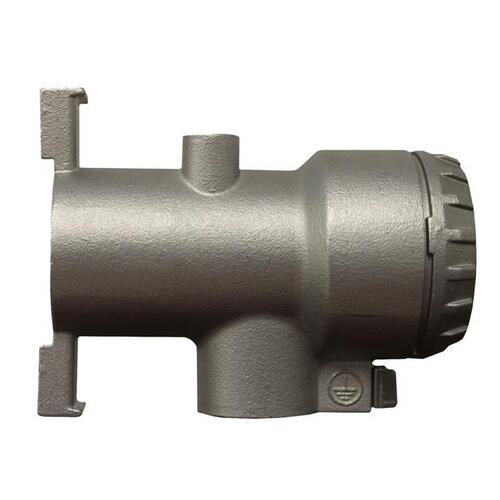

开关封装在不锈钢外壳内
设计和构造符合FM-C，UL，NEMA，ANSI / ISA和ATEX / IEC指南

根据IEC 1010，LMS100已被评估为安装（过电压）类别1 /污染等级2设备。
操作的较大高度是6560英尺（2000米）。
LMS100磁性液位计开关设计有内部和外部保护接地（接地）端子。
外壳和盖子由316L SS制成。 在部署前评估目标环境的材料适用性。
安装要求（Ex d）：
LMS100磁性液位计开关设计用于Zone 1 / Division 1危险区域。
