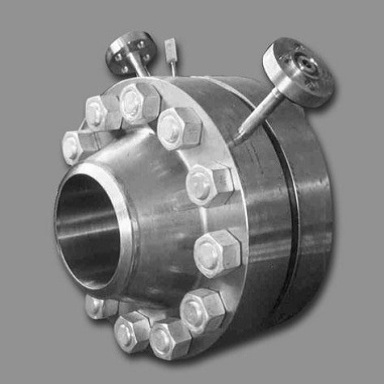

夹持孔板适用于与管道焊接，包括：

• 一块孔板(带有数据铭牌)
• 一对法兰(具有一体螺纹取压口、螺母、螺栓、垫圈、膨胀螺栓( 便于法兰与孔板分离， 拆除76mm(3英寸)以上孔板)

作为标准，夹持器具有颈焊(端焊到管道上)孔板法兰，除此之外，还可提供片焊法兰。

技术参数

较大工作压力

受应用法兰额定值限制

高达工作温度

取决于材料选择和实际应用

管材尺寸(标准)

25-600mm(1英寸-24英寸)

根据用户要求，可进行较大尺寸管道制造

接头

1/ 英寸NPT(标准型)。还可提供英寸BSPT, 英2寸插座焊接， 1/ 英寸NB Nipolet, 1/ 英寸NB Nipoflanges等 2 2

材料

• 法兰：ASTM-A105N;ASTM-A350 LF2 ASTM-A182 F5, F9,F11和F12;不锈钢ASTM-A182 F316(L),F304(L)
• 螺栓：ASTM – A193 GR B7 和 L7
• 螺母：ASTM-A194 GR 2H 和 H8
• 垫圈：1.6mm(0.062英寸)免费石棉垫圈或4.5mm(0.177英寸)螺旋弹垫
• 孔板：316不锈钢
• 还可提供其它材料

检测/文档资料

提供所有适用的NDT、文档资料及认证
